活性炭從水溶液中除鋁，該數(shù)據(jù)集涉及用FeCl3改性粒狀活性炭在堿性條件下(pH≈12)從水溶液中除去鋁。研究了鋁離子濃度，pH溶液，吸附劑用量和接觸時間的結構特性和操作參數(shù)活性炭和改性后的活性炭。該數(shù)據(jù)集提供了關于活性炭和改性的活性炭在以下條件下的鋁去除的信息

　　圖1。 原料活性炭(A)和改性活性炭(B)的SEM圖像。

　　在這項工作中，從水中去除鋁是由原始活性炭和FeCl 3在堿性pH條件下改性的活性炭進行的。一些污水如廢水處理廠的反沖洗廢水未經任何處理就排放到地表或地下水中，是危及土壤，水體和環(huán)境的污染物。因此，所有在進入環(huán)境之前處理污水的水處理廠都是必要的。分析級氯化鐵(FeCl 3· 6H 2 O)，活性炭，硫酸，硝酸和氫氧化鈉。另外，AlK(SO 4)2·12H 2 O用于鋁儲備液。

　　圖2。活性炭修改的實驗程序。活性炭改性包括1：用65%的硝酸和濃硫酸氧化，2：用FeCl 3包覆氧化的活性炭。含有2.5%Fe 3+的 6H 2 O溶液(將pH調節(jié)至12，并且在80℃下進行涂覆24小時)，3：在300℃下在N2氣氛下煅燒3小時，4：生產改性活性炭 。5：批處理。

　　改性活性炭的制備

　　將40g氧化的活性炭與200ml FeCl 3混合。6H 2 O溶液含有2.5%的Fe 3+，并通過加入1N NaOH溶液將pH調節(jié)至12。Fe的浸漬在80℃下在150rpm旋轉的振蕩器上進行24小時。浸漬的活性炭在300℃下在N 2氣氛下煅燒3小時。然后用蒸餾水洗滌幾次，在110℃下干燥24小時。

　　吸附實驗

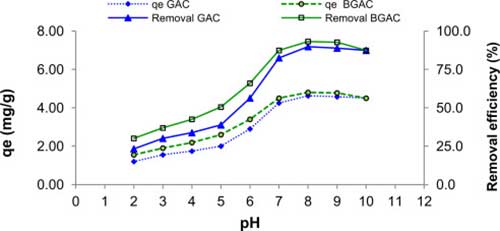

　　圖3。活性炭和改性活性炭在不同pH值下的脫鋁效率和吸附容量。吸附劑用量：2g / L，鋁濃度：10.3mg / L，接觸時間：24小時，攪拌速度：250rpm。

　　在200mL錐形瓶中通過分批方法進行吸附實驗，并在振蕩器 - 培養(yǎng)箱儀器中以250rpm攪拌。實驗包括確定最佳pH值，平衡時間，吸附劑的劑量，鋁濃度，動力學研究和吸附等溫線。為最適pH選擇，50毫升鋁溶液(C ò在200個毫升錐形瓶中引入= 10.3毫克/升)。然后使0.1g吸附劑與50mL 鋁溶液(吸附劑的量為2g / L)接觸。通過使用1M HCl或1M NaOH(通過pH計CG 824型測量pH)將pH調節(jié)至2,3,4,6,7,8,9和10。將樣品置于室溫(20±1℃)的機械振蕩器中24小時，之后，通過過濾紙(0.45μm)過濾鋁溶液和吸附劑的組合，測定殘余鋁的濃度由。
